Besonders energieeffizient. Verbraucht zu vergleichbaren Modellen im Schnitt 10 Mal weniger Strom.
Berner Garagentorantrieb GA403-TG
Für Schwingtore, Sektionaltore, Seitensektionaltore und Rundumtore.
Wartungsfreier, laufruhiger Tiefgaragentorantrieb - Lieferumfang mit kompletter Funkanlage 868 MHz, automatischer Torverschluss, für Sammelgaragen bis 75 Stellplätze, seperates Steuerungsgehäuse
Funktionen:
- Energiesparfunktion: 0,5W im Standby-Betrieb
- Einfache Menüführung
- Externe Beleuchtung über separaten Funkkanal steuerbar
- Schnell-Auf-Funktion: Bis zu 50% höhere Öffnungsgeschwindigkeit
- Soft-Start und Soft-Stop in allen Torlagen
- Freiprogrammierbare zweite Öffnungshöhe
- Anwählbarer automatischer Zulauf (10-180 Sek.) Achtung: Nur in Verbindung mit Lichtschranke zulässig
- Vorwarnung von 3-60 Sek. in Zu-Richtung
- Laufgeschwindigkeit für Auf- und Zurichtung getrennt einstellbar
- Anwählbare Kurzrücksetzung zur Entlastung des Antriebsmediums
- Anwählbarer Softlauf für Schwing- und Sektionaltore
- Zählerstand der Torbewegungen abrufbar
- Optionsrelais potenzialfrei, Funktion anwählbar (Warnleuchte, externe Lichtansteuerung, Tor-Zu-Anzeige oder Tor-Auf-Anzeige)
- Definierte Richtungsansteuerung
- Eingang für externe Befehlsgeräte (Schlüsseltaster, Drucktaster o.ä.)
- Stop-Eingang (Not-Aus, Schlupftüre)
- Lichtschrankenanschluss für Kontakt- oder 2-Draht-Lichtschranke
- Auswertung für Sicherheitskontaktleiste mit 8,2 K0hm Widerstand oder Optosensoren
- Reversierverhalten bei Kraftabschaltung
- Lichtschranke ausblendbar
- Schnittstelle für Anschluss der Ampelkarte MS3B-G (Gegenverkehrssteuerung, optional)
- Schnellschließung nach Durchfahrt der Lichtschranke
- Wischimpüuls über programmierbaren 24V-Ausgang realisierbar (Realis PR1 erforderlich, optional)
Laufschiene:
- Freitragendes, verzinktes C-Profil mit vorgespanntem Zahnriemen. Hinweis: kein Zahngurt anwendbar
- Integrierte Aufschiebesicherung mit automatischem Torverschluss
- Komplettes Montagematerial mit Universalbeschlag für Kipp- und Sektionaltore
868 MHz Fernsteuerung:
- Funkempfänger mit seperaten Gehäuse 2-Kanal BDE221 bidirektional
- Max. 120 verschiedene Sendercodes programmierbar

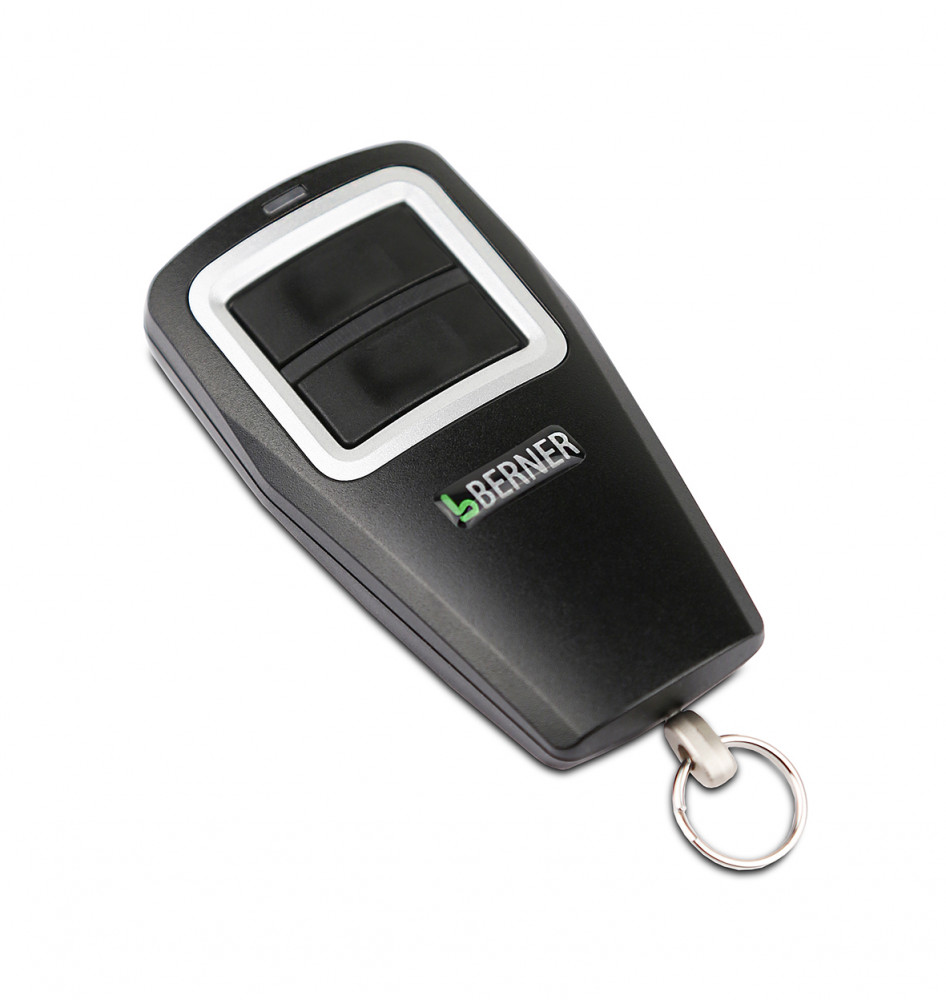

- 2-Kanal Handsender BHS121 inkl. Ringöse unidirektional
Technische Daten:
- 24 V Gleichstrommotor
- Öffnungsgeschwindigkeit max. 220 mm/Sek
- Netzanschluss 230-240 V AC, 400 W
- Max. Druck- und Zugkraft 1000 N
- Steuerung MS550 im seperatem Gehäuse
- Torgröße bis 15 m²
- Max. Zyklen: 15/250 (Std./Tag)
Zertifizierung:
Euro-Norm 13 241-1 hinsichtlich der dynamischen und statischen Schließkräfte an den Haupt- und Nebenschließkanten.
Sicherheit:
Die Steuerung verfügt über eine mikroprozessorgesteuerte, nicht manipulierbare, einfehlersichere Kraftabschaltung.
Witterungseinflüsse, die sich auf die Leicht- und Schwergängigkeit des Tores auswirken, werden von der Steuerung erkannt und eine Nachführung der Stromkennlinie wird automatisch vorgenommen.
Schienensysteme:
Zahnriemen
K-Schiene Zahnriemen, Gesamtlänge 3175 mm, Bewegungshub 2475 mm
M-Schiene Zahnriemen, Gesamtlänge 3425 mm, Bewegungshub 2725 mm
L-Schiene Zahnriemen, Gesamtlänge 4100 mm, Bewegungshub 3400 mm
Lieferumfang:

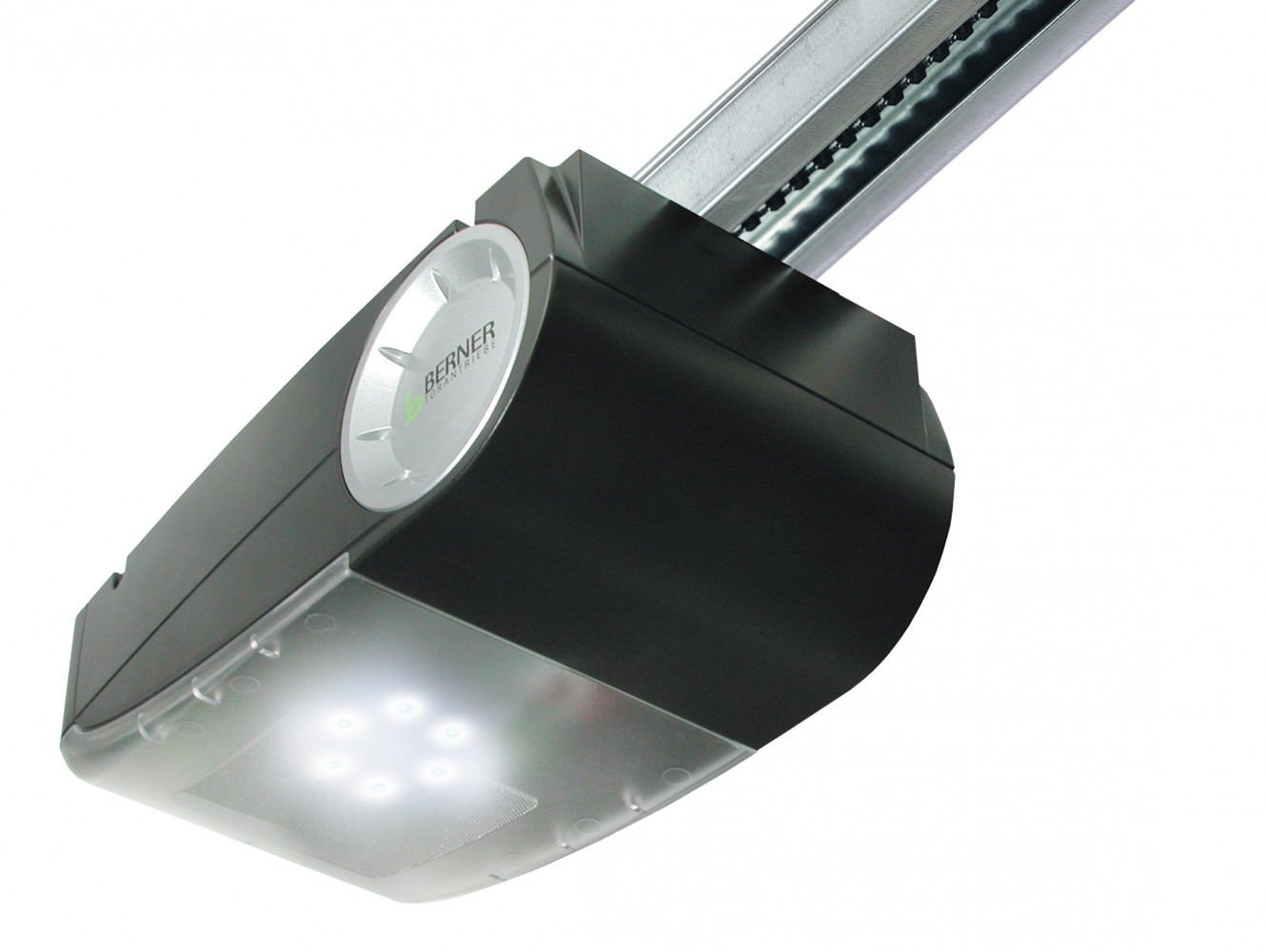

- Antriebseinheit
- Funkempfänger
- 1 Stück Handsender 2-Kanal
- seperates Steuerungsgehäuse
- Schiene mit Zahnriemen in der gewünschten Länge. (Bitte oben in den Optionen auswählen.)
